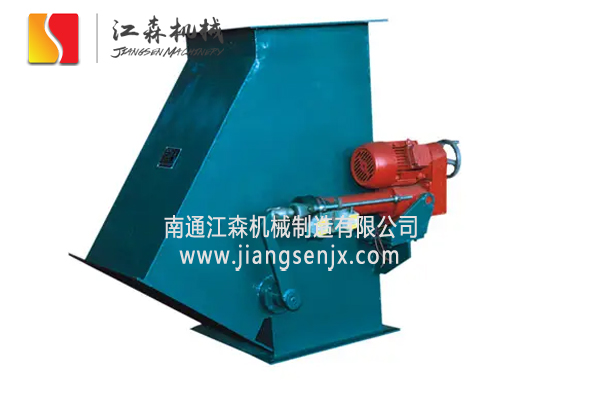

FC系列 三、四通溜子

三通溜子



      三通溜子又称为三通换向阀,三通分料器,三通分料阀。FC型三通溜子是我们南通江森机械制造有限公司根据固体颗粒和粉状物料输送的特殊要求而开发的系列产品。该四通分料器主要由阀体、阀轴、阀板、曲柄机构、电动推杆(电液动推杆、气动推杆或手动机构)等组成。该系列三通溜子广泛适用于建材、冶金、矿山、轻工、粮食等行业。作为固体晶粒、粉状物料输出系统中改变物料流向的理想设备。

结构特点:
      该阀采用优质钢板焊接而成,根据不同的需要配备不同的执行机构,具有轻巧耐磨,开位指示明确,切换方便,操作灵活等特点。

性能参数


传动装置参数



工作原理

      三通溜子主要由本体、分料板、传动轴、轴承座、密封件、摇杆、传动装置等组成。手动三通溜子,根据需要的方向人工推动摇杆上的重锤,即完成介质流向的切换,满足工况的需要;电动三通溜子,指令控制元件使DT型电动推杆通电后,推动摇杆转动阀轴即可完成介质流向的切换,满足工况的需要。 自动三通溜子,配用DKJ型电动执行器,由电动执行器接受、变送、调节DCS、PLC等上位仪表的控制信 号或操作器手控信号,输出角位移带动传动轴,把动力传给摇杆及阀轴带动分料板作同步旋转运动,达到换向 及任意调节的作用。电动执行器与分料板的开度同步反馈()~ 10mA或4~20mA直流电信号,用户可根据电流信 号来控制分料板的任意开度,达到调节的目的。气动三通溜子,配用QGB型气动元件,通过双控二位五 通电控换向阀驱动气动推杆推动摇杆。转动阀轴、分料板即可完成介质流向的切换,满足工况的需要。电液动三、四通溜子,配用DYT型电液推杆,推动摇杆带动阀轴、分料板即可完成介质流向的切换,满足工况的需要。

运输及保管

       运输时应避免撞击,三、四通溜子,应处于全闭位置以防在运输中分料板和传动部件损坏。

       当三、四通溜了水平放置运输时传动装置及传动部位应悬空以防止传动轴受力过大导致变形损坏。

       传统动装置及传动部位应作防潮,防雨处理。

      三、四通溜子应存放在干燥的室内,不允许露天存放或堆置。长期存放时应使三、四通溜子处于关闭状态,各传动部位加润滑油,传动装置作防潮、防尘处理。

维护及检修:

      定期检查各传动部位的运行情况。

      定期更换电动执行器减速器的润滑油,电动推杆的润滑脂,电液推杆的动力油(150机油),以保证其 机械部分不受损坏。

      定期检查三、四通溜子转轴处的密封状况,如发现密封问题请更换或填加石墨填料。

      定期检查电液推杆、气动推杆的活塞密封圈,以保证传动装置正常运行。

订货须知:

      选用订货时,请参照产品样本注明产品规格、型号、溜子角度、技术参数(使用温度、设备工况、介质、性质等)。

      样本所示产品图例及表格中所列传动装置型号为我公司基本配置,您若有特殊要求(防爆、户夕卜、调节 型、开关型等)另行配置传动装置,请参照样本附录中相应传动装置配置说明,并加以标、注在基本型号后面。

      选用订货时,若未注明客户选用传动装置代号的按我公司基本型配置,其基本型为普通型装置,不带 任何有关特殊要求及相关配件。

      表格中未列规格、用于特殊介质或其它特殊要求,请与我公司经销部、技术部联系,可为您另行设计、制造。
