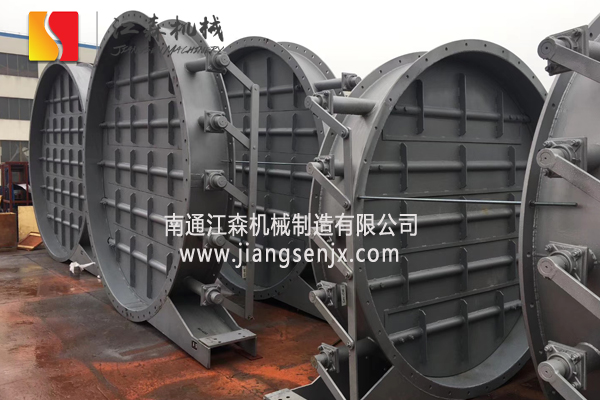

圆形百叶式电动气流调节阀
一、 概述
百叶式电动气流调节阀是我公司的一种新型节能的高效可靠的气流调节设备，适用于冶金、矿山、煤炭、建材、化工、电力等行业的风机进口及通风管道，对管路中流量进行调节。
百叶式电动气流调节阀设计新颖，结构合理，重量轻，采用多轴百叶式，流体均匀，启闭力矩小，动作灵活可靠，是各种网管系统中理想的气流。
二、 技术参数表
|
公称压力 |
0.05MPa |
|
漏质率 |
1.5% |
|
介质流速 |
≤30m/s |
|
适用温度 |
-20~300℃ |
|
适用介质 |
空气、粉尘气体等 |

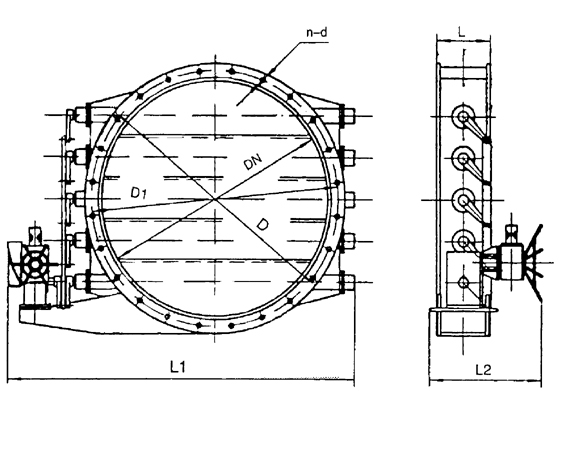

TjDB-0.5外形连接尺寸
|
DN |
D |
D1 |
L |
L1 |
L2 |
n-d |
电动装置 |
电机功率(kw) |
风机 |
重量(kg) |
|
|
280 |
324 |
306 |
160 |
820 |
585 |
8-Φ10 |
Z5-15 |
AZ5-15 |
0.18 |
4-72 |
60 |
|
320 |
367 |
350 |
180 |
860 |
16-Φ7 |
70 |
|||||
|
360 |
416 |
394 |
900 |
|
82 |
||||||
|
450 |
512 |
490 |
930 |
630 |
16-Φ10 |
95 |
|||||
|
500 |
572 |
550 |
200 |
980 |
|
Z10-18 |
ZA10-18 |
|
125 |
||
|
600 |
676 |
650 |
1235 |
|
155 |
||||||
|
180 |
230 |
205 |
160 |
715 |
585
|
8-Φ7 |
Z5-18 |
ZA5-18 |
0.18 |
9-19 9-26 |
210 |
|
200 |
250 |
225 |
735 |
|
35 |
||||||
|
224 |
284 |
254 |
755 |
|
45 |
||||||
|
250 |
310 |
280 |
781 |
8-Φ10 |
9-19 9-72 |
60 |
|||||
|
280 |
360 |
320 |
801 |
|
75 |
||||||
|
315 |
395 |
355 |
180 |
840 |
|
125 |
|||||
|
355 |
435 |
395 |
880 |
|
140 |
||||||
|
400 |
500 |
450 |
885 |
|
8-Φ12 |
170 |
|||||
|
450 |
550 |
500 |
925 |
|
210 |
||||||
|
500 |
620 |
560 |
200 |
975 |
630 |
12-Φ12 |
AZ10-18 |
AZ10-18 |
0.25 |
230 |
|
|
560 |
680 |
620 |
1035 |
|
260 |
||||||
|
630 |
750 |
690 |
1265 |
|
320 |
||||||
|
710 |
830 |
770 |
1345 |
16-Φ12 |
375 |
||||||
|
800 |
920 |
860 |
260 |
1362 |
|
9-26 |
475 |
||||
|
900 |
1040 |
970 |
1462 |
16-Φ15 |
ZA15-18 |
ZA15-18 |
0.37 |
525 |
|||
|
1000 |
1110 |
1065 |
1640 |
|
4-27 Y5-48 |
645 |
|||||
|
1110 |
1220 |
1170 |
1740 |
20-Φ15 |
670 |
||||||
|
1120 |
1250 |
1190 |
280 |
1760 |
730 |
|
770 |
||||
|
1200 |
1330 |
1270 |
1840 |
24-Φ15 |
G/Y-72 |
870 |
|||||
|
1400 |
1520 |
1470 |
320 |
2040 |
|
970 |
|||||
|
1600 |
1700 |
1660 |
2240 |
28-Φ19 |
ZA20-18 |
ZA20-18 |
0.55 |
1170 |
|||
|
1800 |
1900 |
1860 |
420 |
2448 |
|
1270 |
|||||
|
2000 |
2122 |
2060 |
2648 |
|
1350 |
||||||
|
2200 |
2300 |
2260 |
450 |
2848 |
36-Φ19 |
ZA30-18 |
ZA30-18 |
0.75 |
G/Y-73-13 |
1590 |
|
|
2500 |
2600 |
2560 |
3148 |
|
1990 |
||||||
|
2800 |
2900 |
2860 |
500 |
3448 |
|
2890 |
|||||
